قابلیت Stackable در سوئیچ ها این امکان را می دهد که چند سوئیچ که از یک مدل هستند

را مستقیما به هم متصل کنیم تا ظرفیت و کاربرد افزایش یابد .

زمانی که چند سوئیچ Stackable  به هم متصل می کنید تنها یک IP address به سوئیچ ها تخصیص داده می شود

چرا که سوئیچ ها به عنوان یک سوئیچ واحد در شبکه شناخته می شود و دیگر لازم نیست

هر سوئیچ را جداگانه Config کنید . در واقع یک سوئیچ به عنوان سوئیچ Master یا Commander انتخاب می شود

و تمام تنظیمات روی این سوئیچ انجام می شود و سپس تمام تنظیمات و اطلاعات توسط سوئیچ  Master

به دیگر سوئیچ ها که به سوئیچ های Slave یا Member  معروف است منتقل می شود .

سوئیچ های Stackable با ایجاد یک لوپ بسته , داده ها را منتقل می کنند .

جریان داده در سوئیچ ها

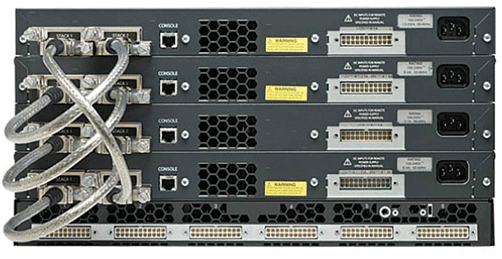

سوئیچ ها با کابل های مخصوص به نام  کابل Stack به صورت حلقه ای به  یکدیگر متصل می شوند .

بسته به مدل سوئیچ ها , شکل کابل ها متفاوت اند.

کابل های Stack اطلاعاتی مثل Config ها , Mac Address-Table , Routing-Table و ...  را به صورت دو طرفه

یعنی رفت و برگشت بین سوئیچ ها منتقل می کند .یعنی ترافیک در کابل های Stack به صورت هوشمندانه

در دو حلقه جریان پیدا می کند . و با استفاده از نرم افزار هایی که در Stack  به کار برده می شود

جریان ترافیک در هر حلقه متوازن می شود .

و در صورتی که جریان اطلاعات در حلقه به یک سمت قطع شود داده ها در جهت مخالف ارسال می شوند

تا به مقصد برسند که باعث افزایش Redundancy و Load Balancing در ارتباط بین سوئیچ ها می شود .

سرعت انتقال اطلاعات در کابل های سوئیچ های Stackable بسته به مدل آن متفاوت است

مثلا در سوئیچ WS-C3850-24XS-S سرعت گذردهی اطلاعات 480Gbps است .

در سوئیچ های سیسکو حداکثر 9 Switch Stackable را میتوان به هم متصل  کرد .

که طول کابل های Stack حدود 5 متر بوده یعنی سوئیچ ها باید در کنار هم ونزدیک به هم باشند .

قابلیت Stackin  تعداد پورتها در شبکه مان افزایش می یابد .

سوئیچ های Stackable باعث مقیاس پذیری در شبکه , سهولت در مدیریت سوئیچ ها از راه دور  ,

انعطاف پذیری در توسعه شبکه , افزایش Redundancy و Load Balancing و جزو سوئیچ ها در لایه Distribution هستند .

با اضافه شدن سوئیچ جدید در حلقه سوئیچ ها بدون هیچ وقفه و اختلالی در روند کار شبکه و سوئیچ های دیگر ,

سوئیچ Master اطلاعات مهم و Config ها را برای سوئیچ جدید ارسال کرده و آن را به مجموعه اضافه میکند.

و سپس اطلاعات را Update کرده و در اختیار سوئیچ های دیگر قرار میدهد .

انتخاب سوئیچ Master

همان طور که گفته شد بعد از اتصال سوئیچ به یکدیگر  و شناخت سوئیچ ها به عنوان یک سوئیچ واحد در شبکه ,

لازم است یک سوئیچ به عنوان سوئیچ Master برای مدیریت سوئیچ های دیگر

و انجام Config ها و ارسال اطلاعات انتخاب شود .

انتخاب سوئیچ Master به ترتیب اولویت زیر انجام می شود

• انتخاب سوئیچ Master به صورت دستی و تشخیص ادمین شبکه
• انتخاب سوئیچ Master بر اساس اینکه IOS سوئیچی که قابلیت بالاتری دارد .

مثلا سوئیج هایی با IOS , IP Service از اولویت بالاتری نسبت به IOS های IP Bace برخوردارند .

• سوئیچی که از قبل بر روی آن Config انجام شده باشد اولوبت بالاتری نسبت به سوئیچی کهConfig  نشده دارد .
• سوئیچی که مدت زمان بیشتری روشن بوده یا به اصطلاح UP بوده اولویت بیشتری دارد .
• سوئیچ که Mac Address کوچکتری داشته باشد اولویت بیشتری برای سوئیچ Master شدن دارد .
